【無料で使える】Jw_cadの基本的な設定をしておきましょう

無料で使えるJw_cadですが、より使いやすくするためには初期設定が大切です。
基本的な初期設定ですから、あまり多くを変更することはありませんが、
ちょっとした設定の違いで、画面の見やすさや操作性が大きく違ってきますので、
最初に簡単な設定をしておくことをお薦めしておきます。

画像で確認する設定箇所

基本設定を行いますので、最上部のメインメニューの中の『設定(S)』をクリックして、
次に、プルダウンメニューの中の最上部にある『基本設定(S)』をクリックしてください。

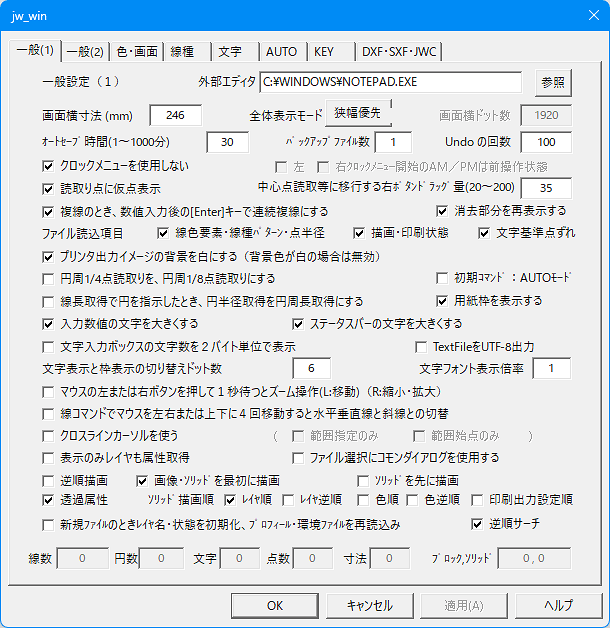

すると設定ダイアログが起ちあがります。





この画面は、上部タブの『一般(1)』の設定画面なので、ここでJw_cad全体の設定を行います。
一般的な設定への変更箇所を下の画像で確認しながらみなさんのJw_cadの設定を変更してください。

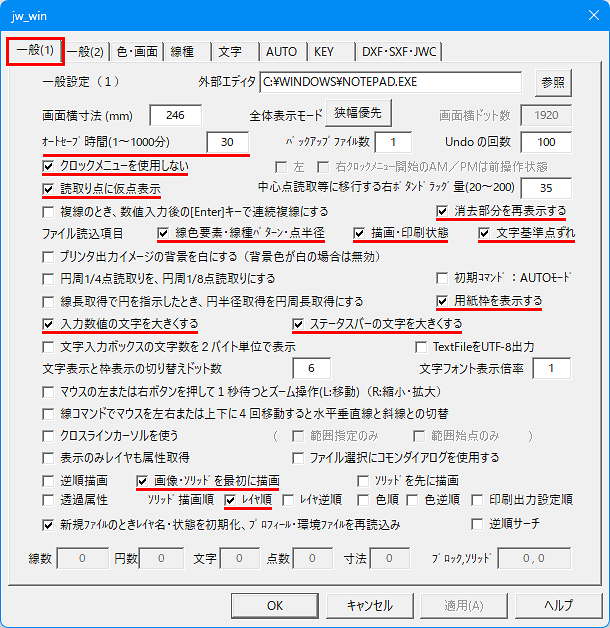

まず、上部のタブが『一般(1)』になっていることを確認し、画像の赤いアンダーラインの部分を変更してください。
画像で見るとかなり多く感じるかもしれませんが、行うことはチェックを入れるだけなので、簡単です。＾＾



少しだけチェック項目のメリットをご紹介しておきます。

• オートセーブ時間：1～1,000分の範囲で指定（当初は10~20分程度を推奨します。）
• クロックメニューを使用しない：当初は使用しない方が良いでしょう。
• 読取り点に仮点表示：使用することを推奨します。
• 消去部分を再表示する：チェックを推奨します。
• 複線のとき、数値入力後に[ENTER]キー連打で連続複線にする
  [ENTER]キーで複数の複線を描くことで効率良く作業することができます。
• 線色要素・線種パターン・点半径（ファイル読込項目に含まれる）：チェックを推奨します。
• 描画・印刷状態（ファイル読込項目に含まれる）：チェックを推奨します。
• 文字基準点ずれ（ファイル読込項目に含まれる）：チェックを推奨します。
• 用紙枠を表示する：チェックを推奨します。
• 入力数値の文字を大きくする：チェックを推奨します。
• ステータスバーの文字を大きくする：チェックを推奨します。
• 画像・ソリッドを最初に描画：チェックを推奨します。
• レイヤー順：チェックを推奨します。
• 新規ファイルのときレイヤー名・状態を初期化、プロフィール・環境ファイルを再読込み：チェックを推奨します。

この状態で、『一般(1)』の初期設定は完了です。

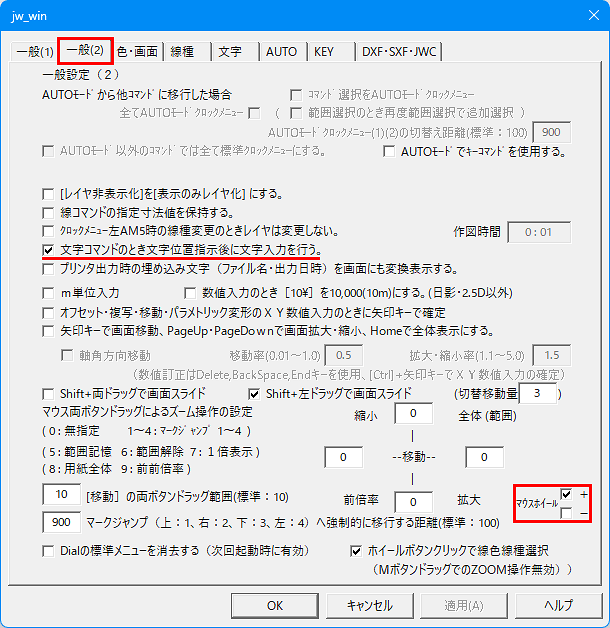

『一般(2)』の設定を行いますので、上部タブの『一般(2)』をクリックして設定画面を切替えて下の画像のように設定を変更してください。



• 文字入力コマンドのとき文字位置表示後に文字入力を行う：チェックを推奨します。
• 矢印キーで画面移動、PageUp・PageDownで画面拡大・縮小、Homeで全体表示にする。：キーボードで画面移動したい場合にチェックします。
  チェックすると関連する部分がアクティブになります。
  マウスホイールを利用するのならチェックすることを推奨します。

右下の『マウスホイール』の設定はかなり便利なのでチェックすることをお薦めします。



マウスホイールの「＋」もしくは「－」にチェックを入れると、作図中の拡大縮小をスムーズに行うことができて、細部の確認が容易になるので、正確な作図に必要だと私は思っています。



因みに「＋」「－」は、マウスホイールの回転方向で拡大縮小する方向を変えることができます。



図面を作成中の拡大縮小が簡単にできるので、けっこう使いやすくなります。



拡大縮小率の変更も、上の『拡大 縮小率(1.1～5.0)』の値を変更すれば、細かく設定できるので一度試してみてください。



全ての設定が出来たら最後に「OK」ボタンをクリックして設定を保存してください。



初期段階でよく変更されるのが画面の背景色ですが、変更方法は下記リンクページをご覧ください。



これで大まかな基本設定は完了ですから、後はドンドン練習するだけです。
☆(-_^)



基本的な設定をしておくメリット

最初に基本設定をして、使いやすくしておくことで、
よりJw_cadが使いやすくなりますし、画面も見やすくすることができるメリットがあります。
しかし、最初からご自身が使いやすく感じる設定におすることはほぼできないと思ってください。
ですので、使いながら微調整を行い、より使いやすく変更することが、
その後の作図効率の向上にもつながり、
作業時間の短縮を図ることができるようになります。



こちらでご紹介したのは、あくまで基本的な部分だけですので、
より細かな設定は、関連する項目の紹介ページで行っていきますので、
その時々で、お試しいただければと考えています。
