Jw_cad初心者が最初に覚えるべき作図テクニックと独特のマウス操作

Jw_cadを使った作図練習を本格的に始めますが、
基本となるのは直線矩形・円弧の3つです。



それとJw_cad独特のマウスの使い方をマスターすることを目的にこれらの項目をゆっくり練習していただきたいと思います。



基本練習のカテゴリーとして、各項目を詳しく解説図を交えてご紹介しますので、
基本となる3項目をご確認ください。

私の場合、誰に教わるでもなく全て独学で、参考となる書籍やネット検索とで練習しました。
ですから、我流の部分が多いのですが、いろんなところで躓きながら、いろいろ調べて習得したので今となっては実務で使うのに何ら問題になることもなく日々の業務の図面を描いています。



独学でも使えるようになるのにさほど時間は掛かりませんし、簡単な図形なら数日もあれば描けるようになれます。



Jw_cadで基本的な使い方として、右クリックと左クリックの使い分けがあります。



主に左クリックは、任意の位置を支持したり、線を描くのに使います。
一方右クリックは、点の読取り（線の端点や支持点にピッタリ付ける）に使います。
これは、Jw_cadを使う上で必須の使い方ですので、覚えてください。
各項目の中でも折に触れてご紹介いたします。



本格的な作図練習に入る前に、簡単にJw_cad独特のマウスの使い方をご紹介しておきます。



その使い方は、マウスの左右両ボタンを同時に抑えて使います。
普通のマウス操作では行わない、Jw_cad特有の使い方なので、慣れるまで少し違和感を感じると思います。

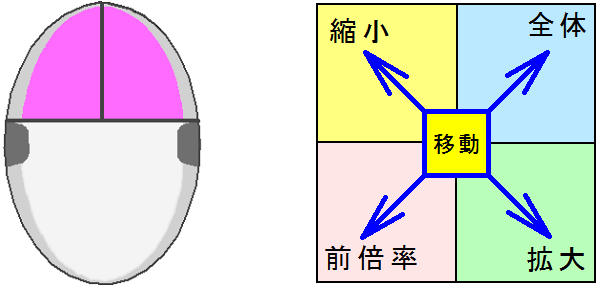

作図作業の中でよく使う使い方として下の画像のような関係性での使い方があります。

ご覧のようにそれぞれの方向にマウスの両ボタンを押したままマウスポインターを移動させると画像のような操作が可能です。

• マウスの両ボタンを押えるとその地点を中心として画面が移動します。
• 左上方向に移動させると、表示全体が縮小します。
• 右上方向で、本来設定された大きさで表示されます。
• 左下方向に移動させると一つ前の表示状態に戻すことが出来ます。
• 右下方向に移動すると画面を拡大することが出来ます。
  拡大するときは、拡大する部分を囲むようにしてください。

このように簡単に5種類の操作が出来き、図面作成の時間短縮が期待できる使い方ですので、ぜひ覚えてください。



この後実際に簡単な練習から始めていただくのですが、
その前に少しでも目の疲れを抑えるために、背景色を変更しておくことをお薦めしたいと思いますので、
変更方法をご紹介したページをご紹介させていただきますので、変更をお考えならご覧ください。



⇒ Jw_cadの画面背景色の変更方法





簡単だとはいうものの実際に実務で使うとなると数日では無理なので、もう少し時間が必要になりますが、
かつての私のように初歩的なことで悩み、躓いていたのでは時間の無駄ですから、
まずは直線・矩形・円弧この3つの使い方をしっかり練習してください。
そして、作図作業中に一部を拡大して詳細に描く時の拡大や縮小の使い方もご紹介いたしますので、時短と完璧な図面を描くのにご活用ください。



そのために必要な項目として次のようにご紹介しますので、順番にご覧ください。

• Jw_cadで描けるいろいろな直線と矩形
• Jw_cadでの円・円弧の描き方
• Jw_cad画面の拡大縮小の使い方

このサブカテゴリーの中でさらに詳しく紹介していますので、実際にJw_cadを起動させて、ご覧になりながら練習していただくことで、より理解度が深まり、短時間で習得できるできるでしょう。
