Jw_cadで長さを指定して直線を描く使い方

ここでは、Jw_cadを使っての長さを指定して直線を描く使い方を練習してもらいます。



長さを指定して直線を描く方法も、これまで同様にサラッと読み進めてもらえば簡単に出来ます。

図面を描くには、直線を思い通りに描けなくては、話にならないので、
最初にJw_cadの直線コマンドの使い方を紹介します。



直線コマンドの起動方法

直線コマンドは、2ヶ所から実行することができます。



1）ツールバーの「」をクリックします。
2）メインメニューの「作図(D)」⇒「線(S)」の順にクリックします。
線コマンドを起動すると画面左下のステータスに次の操作が表示されます。



基本的な直線の描き方

何も指定しない任意の直線を描くには次の手順で行います。

1. 直線を描く始点で左クリックします。
2. マウスポインターを描く方向に移動します。
   （仮線で直線が表示されます。）
3. 終点で左クリックします。
   （確定すると線属性指定色で描画されます。）

簡単な直線ならこの手順で描くことができます。
しかしこの方法だと、曖昧な直線になってしまうので、正確性は欠けます。



正確な直線を描くにはちょっとした設定をして、右クリック（点の読取り）も使って描く必要があります。



Jw_cad特有の右クリックでの点読取りとは

Jw_cadには、他のCADでは行わないようなクリック操作がいくつかあり、
その最たるものが右クリックを使った点の読み取り機能で、
点の読み取りを行うことで正確に始点、終点を取得することができるようになります。



読取れる点は次のようなところになります。

• 直線の端点
• 直線や曲線の交点
• 中心点
• 円の接点
• 任意で設けた指示点

などが挙げられますが、このほかに目盛グリッドも右クリックで読取れます。



図面上にある読み取り可能な点を利用することで正確に直線を描くことができるようになるということです。



Jw_cadの右クリックの具体的な読取り方法ですが、解説するほどのものでもないので、
一度ご覧いただくだけで、十分だと考えられるほど簡単なものです。

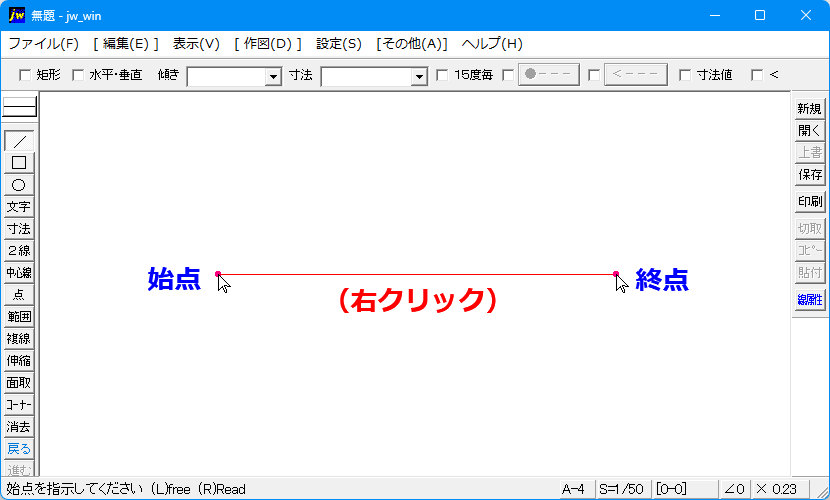

読取る点は、どのようなものでも同じですので、簡単に解説するために、指示点二つを使って紹介します。

画像の条件での操作手順をご紹介します。

1. 始点付近で右クリックします。
2. マウスポインターを終点方向に移動します。
   （この時、仮色で直線が示されます。）
3. 終点付近で右クリックして直線を確定します。

行うのはこれだけで、何も難しいことはありませんので、
Jw_cad特有のクリック操作の一つは、もう習得されたことでしょう。



右クリックでの点読取りの活用

1）すでに描かれている壁の延長時に壁の端を右クリックで読取ることで、正確に延長することができます。
2）寸法を複数記入するときに寸法記入位置の寸法線を使って統一することができます。
3）曲線などの端点を結ぶことで、ポリラインとして活用することができます。

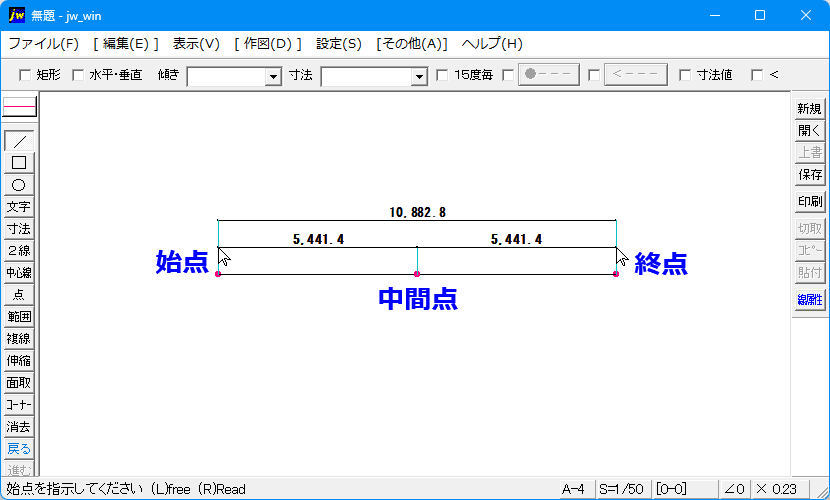

簡単な例として、寸法を2段にした画像をご紹介しておきます。



画像では、まず中間点を交えた寸法を記入し、それに合わせて全体の寸法を記入する時の使い方を紹介しています。
操作手順は、最初にご紹介いたしました直線の両端を右クリックで読取るのと同じで、
寸法引き出し線の始点側の先端を右クリックで読取って、その後は通常の寸法記入の手順を行う中で、
終点側を指示する手順で右クリックを使えば、画像のように完璧につながった寸法を描くことができます。



他の場合も基本は同じで、始点と次に必要な点を読取る作業を行うだけですので、この手順さえ覚えておけば、いろんなシーンで活用することができます。



直線の正確性を担保する簡単な設定

直線を正確に描くには、水平、垂直に加えて長さや角度を指定するのが必須ですので、
水平、垂直および長さや角度を的確に指定する使い方を解説します。



直線に求められるものの中で、水平・垂直は基本的なところなので、
Jw_cadでも簡単に設定することができるように配慮されていて
その設定は、ただ１か所にチェックを入れるだけです。



それがこちらです。

赤枠で囲った「水平・垂直」をチェックするだけで、正確に水平線、垂直線が描けるようになります。



この設定は、チェックするほかに「」この直線コマンドをクリックしても切り替えられます。



最も簡単で、僅かながら時短につながるのが、スペースキーを叩くことで簡単に切り替えることができるので、この方法が最もお薦めです。



図面上で描く直線は、水平・垂直だけじゃありませんので、
正確に傾きを指定することは極めて重要ですが、操作はとてもシンプルです。



傾きを指定するのは、水平・垂直の横にある「傾き」ウインドに指定する数値を入力するだけです。
例えば、角度30度の線を描くなら「30」と入力して描くだけで正確に傾き30°の線が描けます。

確認のため、角度を計測しておきました。



直線の長を指定するのも傾き同様に「寸法」ウインドに指定する数値を入力するだけです。

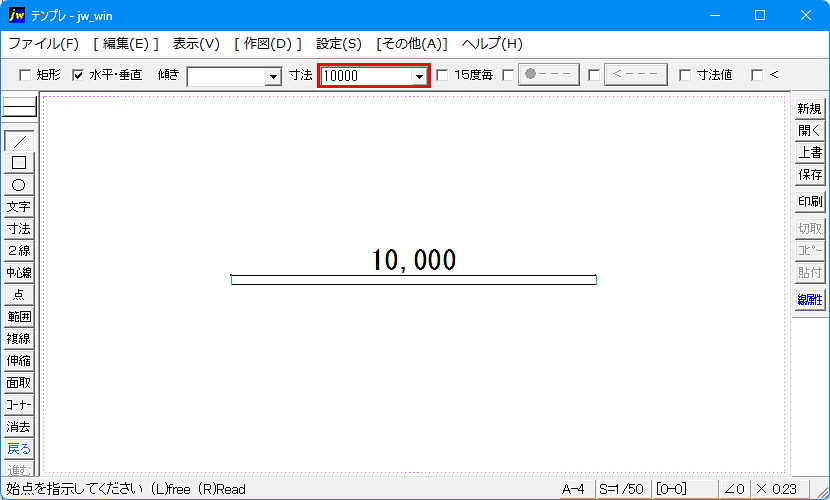

こちらも例として長さを「10000」として描いたものを検証してみました。

こちらも正確に指定した長さで描けています。



角度指定せずに簡単に線の角度を変えるのに便利な設定です。

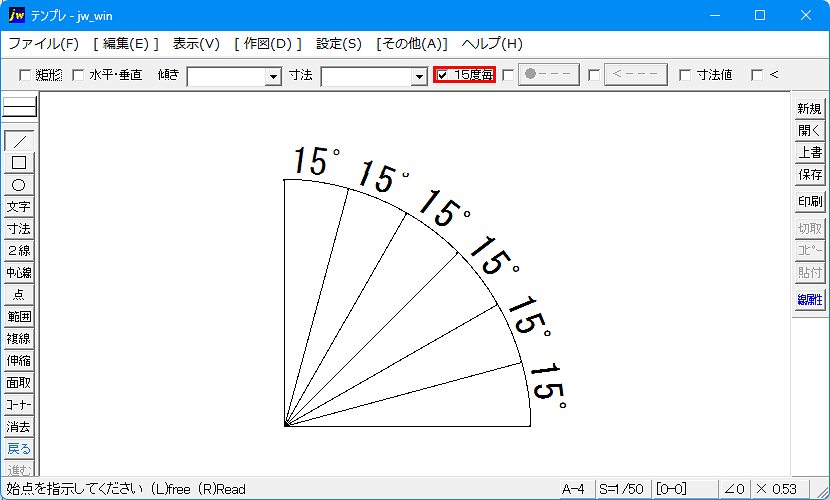

コントロールバーの「15度毎」にチェックを入れるだけで、マウスポインターを動かす方向に15度ごとに傾いた直線が描けるようになります。

画像のようにポインターの方向に15度ごとに傾いた線が描けます。
これは360度どの方向でも適用され、好きな方向に傾けることができます。



直線の始点と終点を明確にするのに有効なのが端点の活用ですが、
線を描いてから端点を付けるのは地味に面倒な作業なので、直線を描くと同時に端点を付けられる設定をしておきます。

1. コントロールバーの「」ここにチェックを入れます。
2. 「」このタブをクリックして端点の方向を指示します。
   端点方向は、「両端」⇒「左のみ」⇒「右のみ」に変わります。

これで設定出来ましたので、直線を描くと指示した方向に端点が同時に描かれます。



その次にある「」こちらも同じように指定すれば、指示した方向に矢印が描かれます。



直線と右クリックでの点読取りのまとめ

図面を描く基本となるのが正確な直線を描くことです。
そのためにJw_cadでは右クリックを利用した点の読取り機能が実装されています。



直線を正確に描く基本を抑えておくと次のようになります。

1. 直線コマンドの基本操作をマスターすること。
2. 右クリックを活用した端点・交点の取得をマスターすること。
3. 角度や長さの数値入力との併用すること。

この3つが重要です。



正確で信頼性の高い図面を描くには、
②③の項目が重要ですので、重点的に練習を重ねて、迷うことなく実務で使えるようにすべきです。
逆から言えば、この項目をマスターすれば、また一歩前進したと言えるでしょう。
